9.3池体设计与计算

　　9.3.1一般规定

　　9.3.1.1曝气生物滤池宜采用上向流进水。

　　9.3.1.2曝气生物滤池的平面形状可采用正方形、矩形或圆形。

　　9.3.1.3曝气生物滤池在滤池截面积过大时应分格，分格数不应少于2格。单格滤池的截面积宜为50m2～100m2。

　　9.3.1.4曝气生物滤池下部宜选用机械强度高和化学稳定性好的卵石作承托层，并按一定级配布置。

　　9.3.1.5出水系统可采用周边出水或单侧堰出水，反冲洗排水和出水槽（渠）宜分开布置。

　　应设置出水堰板等装置，防止反冲洗时滤料流失并且调节出水平衡。

　　9.3.2设计参数

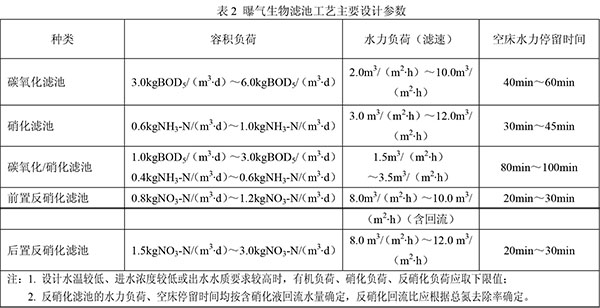

　　9.3.2.1曝气生物滤池的容积负荷和水力负荷宜根据试验资料确定，无试验资料时，可采用经验数据或按表2的参数取值。

　　9.3.2.2碳氧化滤池和硝化滤池出水中的溶解氧宜控制为3.0mg/L～4.0mg/L。

　　9.3.3池体计算

　　9.3.3.1曝气生物滤池池体体积宜按照容积负荷法计算，按水力负荷校核。

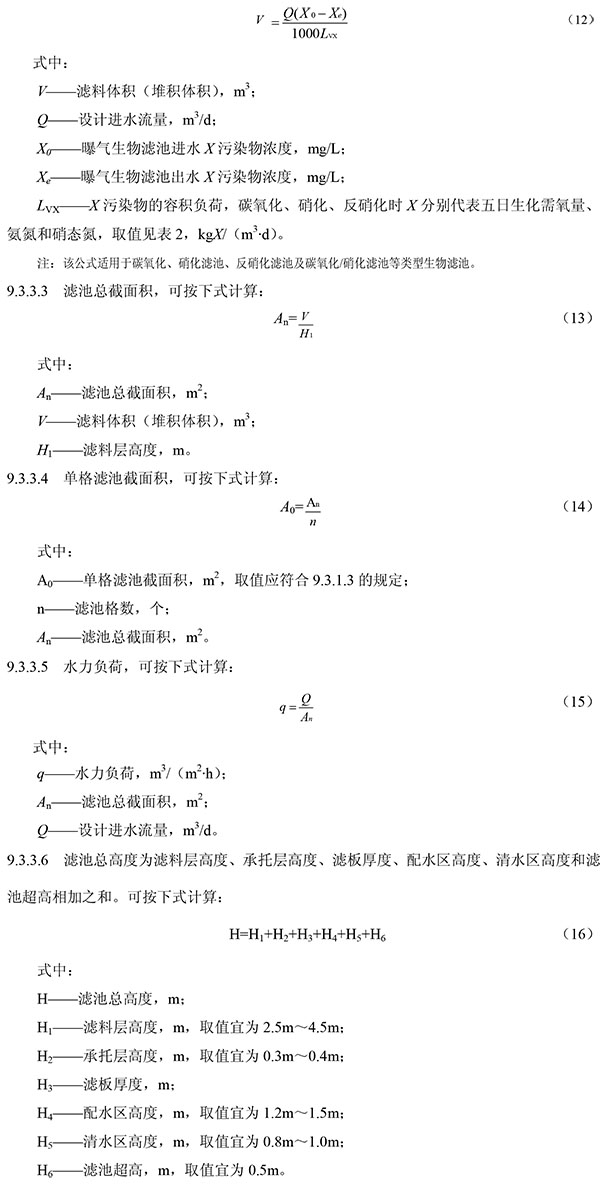

　　9.3.3.2滤料体积，可按下式计算：

　9.4滤料

　　9.4.1一般规定

　　9.4.1.1曝气生物滤池所用滤料应满足如下要求：

　　a）形状规则，近似球形；

　　b）具有较好的强度；不易磨损；

　　c）比表面积大；

　　d）亲水性能好；

　　e）不得使处理后的水产生有毒有害成分。

　　9.4.1.2曝气生物滤池滤料粒径宜取2mm~10mm。当采用多个滤池串联时，对于一级滤池或者反硝化滤池，宜选用粒径为4mm~10mm的滤料，对于二级及后续滤池可选用粒径为2mm~6mm的滤料。

　　9.4.1.3曝气生物滤池滤料堆积密度宜为750kg/m³~900kg/m³。

　　9.4.1.4曝气生物滤池滤料比表面积宜大于1m²/g。

　　9.4.1.5应根据工程实际情况以及用户要求确定曝气生物滤池滤料的有效粒径（d10）、不均匀系数（K80）或均匀系数（K60）。

　　9.4.1.6小于设计确定的最小粒径、大于设计确定的最大粒径的滤料的量均不应超过5%（以质量计）。

　　9.4.2性能参数

　　滤料相关技术性能参数要求及测定方法可参照CJ/T 43、CJ/T 299的相关规定。

　　9.5布水布气

　　9.5.1一般规定

　　9.5.1.1曝气生物滤池宜采用小阻力布水系统并宜用专用滤头，在滤料承托层下部设置缓冲配水室。

　　9.5.1.2曝气生物滤池专用滤头安装于滤板上，其布置密度应根据工艺特点和滤头性能参数确定，通常不宜小于36个/m2。

　　9.5.1.3曝气生物滤池宜分别设置曝气充氧系统和反冲洗供气系统，曝气量应由计算得到。

　　9.5.1.4曝气生物滤池曝气类型宜为鼓风曝气，鼓风曝气系统由曝气风机、布气装置和一系列连通的管道及阀门组成。

　　9.5.1.5曝气生物滤池多格并联运行时，供氧风机宜采取一对一布置形式，并设置一定数量的备用风机。风机房装置的设计应符合有关规范规定振动和噪声应符合有关部门规定，机房宜靠近滤池。

　　9.5.1.6布气装置可采用单孔膜空气扩散器或穿孔管曝气器，设在承托层或滤料层中，宜采用支架固定或压件固定。

　　9.5.1.7布气系统应采取防止水倒流措施。

　　9.5.1.8空气扩散器布置密度应根据需氧量要求通过计算后确定。

　　9.5.1.9滤池通过配气干管与支管供氧，配气管应根据滤池结构形式合理布置。
